Bypass submarino para mantener la arena fuera del equipo crítico

Por Jennifer Pallanich8 agosto 2019

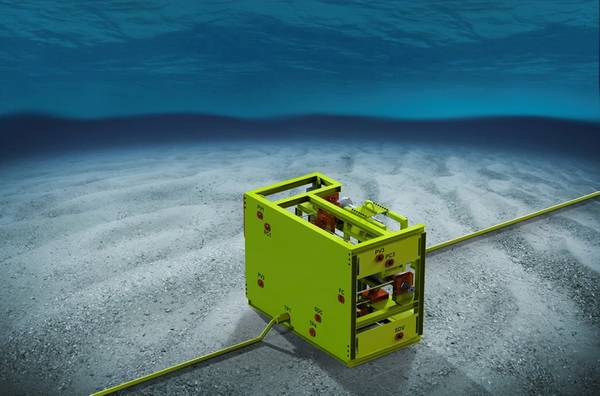

eProcess Technologies ha desarrollado el Subsea Desander (SSD) hasta el nivel de preparación técnica 5. No tiene partes móviles y es aproximadamente el 10% del tamaño y peso de los sistemas de filtro convencionales. El SSD puede eliminar el 98% de las partículas de 5 a 50 micras y más, y hasta el 99% en peso. (Imagen: Tecnologías eProcess)
eProcess Technologies ha desarrollado el Subsea Desander (SSD) hasta el nivel de preparación técnica 5. No tiene partes móviles y es aproximadamente el 10% del tamaño y peso de los sistemas de filtro convencionales. El SSD puede eliminar el 98% de las partículas de 5 a 50 micras y más, y hasta el 99% en peso. (Imagen: Tecnologías eProcess)

Mientras los operadores están en el negocio de producir petróleo y gas, sus pozos eventualmente producen arena. Además de restringir la producción de petróleo y gas del pozo, la arena que llega a las partes superiores puede dañar los equipos críticos.

La prevención de la producción de arena a través de las terminaciones es crítica, pero también es importante que los operadores consideren la gestión de la arena de las instalaciones, dice Hank Rawlins, director técnico de eProcess Technologies.

"Los pozos producirán arena en el futuro, y necesitan tener la mentalidad que necesitan para prepararse para esa arena cada vez que llegue, siempre que sea posible", dice.

En la parte superior, un método común para eliminar la arena del flujo de producción es a través de un desarenador ciclónico. Pero debido a que los operadores han expresado su interés en eliminar la arena del fondo marino, de modo que no comprometa los equipos submarinos cruciales, como las bombas multifase, eProcess Technologies evaluó casi tres docenas de soluciones para la separación de arena submarina.

"El problema número uno es cómo manejar la arena submarina", dice.

Rawlins dice que el equipo determinó que los tres métodos más factibles eran separar la arena para que pueda evitar el equipo crítico y luego reinyectarla para que fluya a la superficie para el tratamiento allí, separando la arena en el fondo marino e inyectándola en un pozo de eliminación, y separando la arena del fondo marino y colocando en un recipiente recuperable.

Él dice que el límite con los contenedores de recuperación son las capacidades de recuperación del operador, mientras que un operador trató de inyectar la arena en un pozo de eliminación, pero luego redujo el esfuerzo debido al bajo rendimiento.

La opción más viable, dice, es el método de derivación submarina, que requiere marinar la destiladora de boca de pozo ciclónica existente de la compañía. eProcess Technologies tiene el Subsea Desander (SSD) en el nivel de preparación técnica 5 y cree que podría instalarse en alta mar dentro de un año de la firma de un contrato. La unidad se puede adaptar a una plantilla submarina existente.

Según la compañía, el SSD no tiene partes móviles y es aproximadamente el 10% del tamaño y peso de los sistemas de filtro convencionales. El SSD puede eliminar el 98% de las partículas de 5 a 50 micras y más, y hasta el 99% en peso. La calificación de diseño es de hasta API 6A 20K.

La compañía dice que el SSD opera dirigiendo fluidos hacia el ciclón, creando flujo de vórtice y altas fuerzas g. El gas libre se desengancha y se separa rápidamente, de modo que los sólidos más pesados son forzados hacia afuera hacia la pared del ciclón mientras los fluidos más ligeros migran en la dirección opuesta hacia un núcleo central. Los sólidos bajan en espiral por el ciclón hasta la salida de flujo inferior, mientras que los fluidos restantes son forzados en la dirección opuesta al desbordamiento. El proceso requiere 2-3 segundos de tiempo de residencia.
