Bienvenido a la App Store

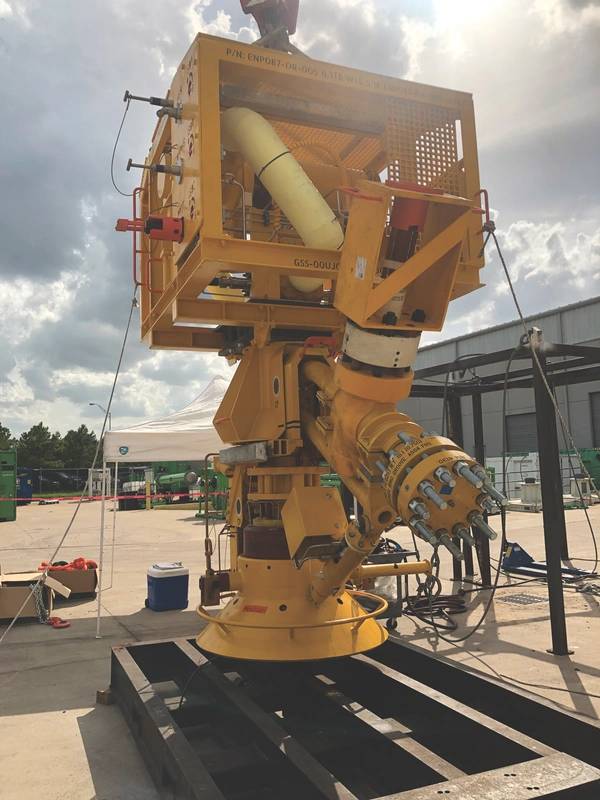

Un módulo de garantía de flujo Enpro FAM durante la prueba de integración del sistema (SIT). (Foto: Enpro)

Imagine una especie de tienda de aplicaciones para árboles de Navidad submarinos; una plataforma enchufable en la que se puede agregar una gran cantidad de funcionalidades y cambiarlas según convenga. Es un concepto presentado por la empresa de tecnología submarina del Reino Unido Enpro, excepto que lo llama un puerto de "proceso USB".

La idea es que los operadores puedan ordenar árboles de Navidad para sus proyectos y luego usar un centro de Módulo de acceso de flujo (FAM) para aumentar sus capacidades, cuando sea necesario, desde las operaciones de intervención hasta la medición de flujo o pigging.

El FAM se encuentra dentro del puente donde se conecta al árbol (o colector) y proporciona un concentrador que se utiliza para módulos FAM intercambiables, desde la puesta en marcha de campo hasta el desmantelamiento.

La tecnología de Enpro, que puede interactuar con cualquier sistema de producción submarina de cualquier fabricante de equipos originales, ha sido creada por el mismo equipo que fundó anteriormente DES Operations que, junto con la tecnología MARS (Sistema de reinyección de aplicaciones múltiples) que inventaron, se vendió a Cameron en 2007.

Ian Donald, CEO de Enpro, dice: “El antiguo método de estandarización era ajustar todo lo que el campo pudiera necesitar a lo largo de la vida del campo en el árbol o la variedad, lo que aumenta el costo y el cronograma. Hay una alternativa; usa las cosas que necesitas cuando las necesitas ", dice. “Tenga un árbol y un colector fuera del estante y luego use FAM para llegar al primer aceite más rápido. Entonces puede tener una funcionalidad avanzada sin necesidad de un árbol a medida, minimiza la huella del árbol de Navidad y tiene pruebas futuras. Ponte lo que necesitas cuando lo necesites ".

El primer FAM se implementó en 2016, en el satélite Nakika K3 (Keplar) de BP en el Golfo de México de EE. UU. Allí, se utilizó un árbol estándar con un enlace múltiple. Normalmente, aquí, se usaría un circuito de flujo, dice Donald, pero esto no hubiera sido económico para alcanzar la ubicación óptima del pozo. En cambio, se usó una línea recta apoyada por un FAM con un medidor de flujo multifásico, medidor de corte de agua y detector de arena. Para gestionar el flujo en el otro extremo del espolón, se implementó un módulo FAM de garantía de flujo. Según BP, se ahorraron decenas de millones de dólares en el proyecto mediante el uso de un árbol de existencias, eliminando el ciclo de flujo. "Es un modelo potencial para los vínculos en la región", dice Donald.

Desde entonces, los FAM se han utilizado en más de 50 pozos en 16 campos submarinos, desde el Golfo de México de los EE. UU. Hasta África occidental y el Mar del Norte, en proyectos desde agregar capacidad de medición de flujo hasta permitir la conexión de múltiples pozos a 10 kilómetros.

Otros proyectos han incluido la modernización de múltiples FAM en un campo para Tullow, en el oeste de África occidental. "Les gustó tanto que lo especificaron para todos los pozos nuevos en el campo TEN", dice Donald. El cubo de flujo de doble orificio se puede instalar como un "marcador de posición" para cualquier requisito futuro. Inicialmente, serán medidores de flujo multifásicos, pero luego también capacidad de intervención hidráulica. Para los pozos de inyección, se utilizan medidores individuales y los centros FAM también se pueden usar para pigging. "Tener módulos como medidores recuperables independientemente ahorra costos", dice Donald. "El cubo de flujo puede ser reemplazado por medición o acceso para intervención hidráulica, en cualquier punto de la vida del campo".

En el Golfo de México de EE. UU., El operador LLOG ha utilizado la tecnología en varios campos. "Significa que pueden usar árboles y colectores estándar, al tiempo que simplifican el diseño del puente y hacen que los módulos sean recuperables", dice Donald, "llegando al primer aceite más rápido y luego configurándolos".

Un módulo de seguridad submarina (SSM) Enpro FIS en cubierta antes del despliegue. (Foto: Enpro)

Los cubos FAM también se han utilizado para la intervención hidráulica, junto con la otra tecnología clave de Enpro, su Sistema de Intervención de Flujo (FIS) patentado, que incluye el bombeo a través de una gama de conductos desde el buque hasta el FAM en una profundidad de agua de 2.000 metros.

Donald dice que uno de los primeros impulsores del concepto FIS fue abrir operaciones de intervención de pozos submarinos más fáciles, al permitir el acceso hidráulico / fluido a los pozos utilizando recipientes más pequeños y tecnologías que incluyen tuberías, bobinas o tubos compuestos.

Hasta la fecha, Enpro ha desplegado un FIS de 10,000 libras por pulgada cuadrada (psi) en Ghana. Ahora está trabajando en un sistema de 15,000 psi, para usar a una profundidad de agua de hasta 3,000 metros. El sistema, que incluirá luces y cámara a bordo, por lo que no se necesita un segundo vehículo de control remoto (ROV) en el sitio, completó recientemente las pruebas de aceptación de fábrica y está trabajando para API17G2.

Enpro también está trabajando en proyectos de desarrollo para agregar otras 'aplicaciones' a la oferta FAM, incluyendo HIPPS (sistema de protección de presión de alta integridad), bomba FAM, basada en tecnología de bomba de doble tornillo de desplazamiento positivo y una FAM de neutralización de ácido.
