Cámaras de fondo de pozo: una nueva dimensión en las inspecciones de pozos

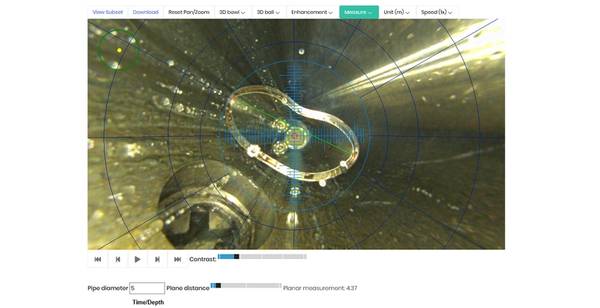

WellCAM que demuestra la capacidad de medición en tiempo real. (Imagen: Vision iO)

A medida que los pozos de petróleo y gas envejecen, los propietarios necesitan nuevas y mejores formas de recopilar, y comprender, la inteligencia sobre el estado de sus activos.

Las cámaras de fondo de pozo pueden ser útiles para encontrar restricciones en un pozo durante las terminaciones, y pueden ubicar áreas donde la carcasa y otros tubulares están dañados o corroídos y medir divisiones y grietas. Las aplicaciones adicionales incluyen visualización de flujo de pozo, medición de perforación previa y posterior a la fractura, inspección del dispositivo de prevención de reventones, manga deslizante, SSSV, fugas de empaquetador y tapas de revestimiento. Pero las cámaras de fondo de pozo pueden usarse para algo más que las inspecciones básicas del pozo. Se pueden usar para acelerar la pesca.

“Anteriormente, iban a ciegas o con los bloques de impresión de plomo para identificar la parte superior del pez. El pescado podría estar aquí, podría estar allí ”, dijo Prakasen Vatakkayil, gerente de la línea de productos Expro.

El simple recurso de ejecutar una cámara en el fondo del pozo permite inspeccionar los peces, observar su orientación, capturar las mediciones de los peces y diseñar la herramienta adecuada para atraparlos.

"Esto puede reducir la cantidad de viajes necesarios para sacar el pescado", dijo Vatakkayil.

Expro ha utilizado cámaras de fondo de pozo durante más de tres décadas, y hace unos años compró DHV International, Inc para completar su oferta de cámaras de fondo de pozo.

Algunas carreras combinan pinzas con las cámaras. En ese caso, dijo Vatakkayil, la cámara tomará imágenes en el recorrido por el pozo, y los calibradores tomarán medidas en el viaje fuera del agujero.

La tecnología de cámara de fondo de pozo ha evolucionado. Anteriormente, tales cámaras solo podían mirar hacia abajo, pero algunas pueden obtener imágenes de una vista lateral, incluida la cámara ViewMax que se convirtió en parte de la caja de herramientas Expro a través de la adquisición de DHV.

Las mejoras llevaron a una versión más ligera y pequeña llamada ViewMax Lite, y los LED adicionales ayudan a controlar la iluminación del fondo del pozo. Otras compañías ofrecen cámaras que ofrecen color u otras capacidades que los clientes pueden encontrar útiles.

"También nos asociamos con las empresas de tecnología", dijo Vatakkayil. Una de esas asociaciones es con Vision iO, un fabricante de cámaras de fondo de pozo que tiene capacidades 3D en los trabajos que deberían "ser interesantes y una ventaja útil para el cliente".

Según Vatakkayil, la tecnología de cámara de ojo de pez existente del socio registra visualmente todo el pozo en una serie de imágenes en color de alta resolución de 185/360 grados para proporcionar una vista completa del pozo sin cambiar de vista frontal a lateral.

WellViewer que muestra la imagen de WellCAM 3D en la pantalla. (Imagen: Vision iO)

David Clover, director de cuentas globales de Vision iO, dijo: "Los operadores quieren más que una simple imagen, y eso llevó a gran parte del desarrollo que hemos realizado con nuestras herramientas actuales".

Las generaciones anteriores de la cámara de pozo de pozo WellCAM podrían medir los problemas de integridad del pozo en términos de ancho y altura y aplicar filtros que eliminen escombros o partículas en el fluido. La última iteración no solo trae mediciones en 3D, sino que también aporta análisis de pozo a la operación.

"Le da esa dimensión adicional, la profundidad además del ancho y la altura", dijo.

La última generación de la cámara de pozo de pozo WellCAM se puede usar junto con la impresión 3D para generar una réplica de las áreas dañadas del pozo o un pez. También se puede usar con un casco de realidad virtual 3D para mirar dentro del pozo.

La tecnología WellCAM 3D de Vision iO coloca múltiples cámaras en una hélice a lo largo de la herramienta para permitir un escaneo de 360 grados del pozo, dijo Clover. El concepto está probado y el vendedor espera ejecutar un prototipo en un pozo de prueba en el 4T 2019, dijo.

"En lugar de solo ver imágenes, si hay un pez o una válvula dañada o un mandril de elevación de gas dañado", utilizando los datos capturados en el sistema, pueden "imprimir lo que hay en el pozo y dárselo a los ingenieros de producción o a la empresa pesquera y diga: 'Esto es lo que encontramos bien, aquí está la información que le permite resolver el problema' ”, dijo Clover. "Ya lo hemos hecho con el prototipo seco".

Los datos capturados se pueden animar para verlos en 360 grados con un sistema de realidad virtual que permite al usuario "manipular o moverse" en la imagen del pozo.

“En los campos petroleros maduros de hoy en día, donde hay cosas como corrosión, daños y desgaste, donde la integridad del pozo es importante para el cliente, fácilmente podrían ver el deterioro del pozo al ejecutar este tipo de cámara una vez al año, "Dijo Clover.

Esa visión año tras año brindaría a los operadores una idea de cómo priorizar las intervenciones y las reparaciones para minimizar los costos y mejorar la HSE, dijo.

La cámara WellCAM 3D es una herramienta de 2 7/8 pulgadas de diámetro. Puede ejecutarse como una herramienta independiente al final de una cadena o en una cadena intermedia junto con múltiples herramientas de telemetría. Sin embargo, como todas las cámaras de fondo de pozo, requiere un fluido claro para poder visualizar el pozo.

Las generaciones anteriores de la cámara han completado más de 400 operaciones.

Impresión 3D generada directamente a partir de los datos de la cámara 3D WellCAM. (Imagen: Vision iO)
