Coste de taponamiento y complejidad

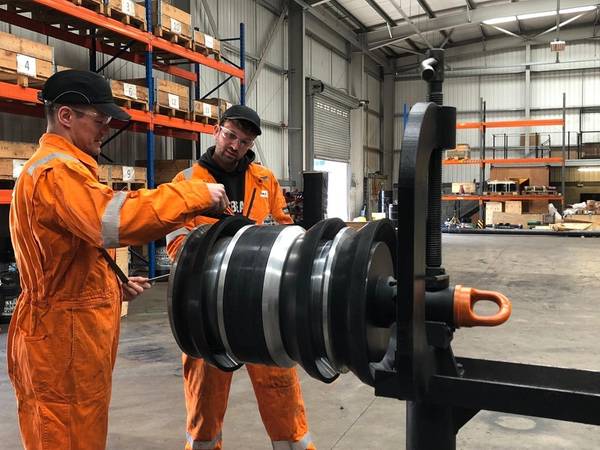

Coretrax ha estado involucrado en el abandono exitoso de casi 20 pozos para Spirit Energy (Foto: Coretrax)

Establecer con seguridad una barrera ambiental para las operaciones de taponamiento y abandono (P&A) se ha limitado tradicionalmente a tapones de puentes mecánicos y dispositivos inflables. A una fracción del costo de las herramientas convencionales, Coretrax, el especialista en limpieza y abandono de pozos, continúa satisfaciendo la demanda de sus CX-Enviroplugs como una alternativa más segura, simple y rentable para la colocación de tapones de cemento de gran diámetro.

Originalmente diseñado para actuar como una base simple para el cemento, el tapón es particularmente adecuado para pozos que requieren una barrera ambiental para evitar la fuga de lodo a base de aceite.

Disponible en tamaños de 18-5 / 8 "a 20", la herramienta de tres aletas, que permite la autocentralización, ahora incorpora un elemento de elastómero de compresión, lo que permite realizar pruebas de presión de hasta 1,000psi. El diseño también puede pasar por una restricción de cabeza de pozo más pequeña. Fabricado con materiales perforables, el dispositivo también tiene una válvula unidireccional y puertos de derivación a través del tapón para evitar sobretensiones cuando se ejecuta en un orificio.

Con una patente pendiente, hasta ahora se han ejecutado ocho enchufes en proyectos de P&A noruegos y británicos en el Mar del Norte. El más reciente se completó en el Mar del Norte del Sur para Spirit Energy.

La plataforma ST-1 en el área metropolitana de Markham del sur del Mar del Norte, por ejemplo, dejó de producir gas en abril de 2016. Descubierto en 1984, el campo se extiende sobre los bloques de licencias 49 / 5a y 49 / 10b en el UKCS y los bloques de licencias J3b y J6 en la plataforma continental holandesa. Seis pozos y una sola instalación están conectados a través de dos tuberías a la instalación Markham J6A en el sector holandés, aproximadamente a 5,6 kilómetros de la instalación ST-1.

Al llegar al final de su vida económica, ST-1 se puso en modo de suspensión caliente con todos los pozos cerrados y desconectados de la tubería de la plataforma. En marzo de 2018, el paragon B391 realizó el P&A de los pozos y se completó en aproximadamente 100 días.

Coretrax entregó tapones de puente para el abandono permanente de los pozos. En abril de 2018, se ejecutó un conector puente CX-2 de 13-3 / 8 "en el pozo B2. Como un tapón de puente de hierro fundido permanente, el CX-2 está diseñado para ajustarse con una combinación de presión hidráulica y tracción mecánica, y cuenta con un mecanismo de ajuste incorporado para una mayor eficiencia. El OD liso y la ID grande de la herramienta de funcionamiento liberada minimiza la perturbación del cemento cuando se saca del agujero. Esto lo hace ideal para operaciones de tapones de cemento.

El tapón del puente fue hecho y corrido en un agujero a una profundidad de configuración de 232 metros y establecido por el personal de Spirit Energy según los procedimientos de Coretrax. Luego se etiquetó con 10,000 lb y se probó a 500 psi con una liberación primaria vista al regresar a la superficie.

El CX-Enviroplug (Imagen: Coretrax)

Como parte de las operaciones de límite ambiental por lotes en los pozos B2 y B3, el operador también implementó dos CX-Enviroplugs por primera vez. Aquí, el submarino de desconexión se hizo hasta la tubería de perforación y el tapón se hizo hasta la cadena y se ejecutó en el orificio. El tocón de la carcasa de 13-3 / 8 "se etiquetó a 220 metros y se colocó el peso para fijar el tapón. Se dejó caer una bola desde la superficie para activar la herramienta de desconexión y la presión aumentó a 2.200 psi. Según el procedimiento, se observó una caída de presión, la desconexión se cortó por debajo y el enchufe se desconectó. Se dejó un aguijón abierto y se realizó la cementación. Esto dio como resultado que el pozo B2 fuera completamente abandonado.

El uso del CX-Enviroplug reduce el costo de las bases de cemento de gran calibre al eliminar la necesidad de tapones de puente o se infla para la tapa ambiental. En la campaña ST-1, Coretrax logró un ahorro de tiempo de equipo de aproximadamente 48.7 horas.

En todo el proyecto ST-1, la compañía también estableció 10 enchufes de puente CX-2 y dos CX-Superflows. Esta es una herramienta de raspador y cepillo de combinación totalmente sacrificada con características patentadas que se pueden ejecutar con tapones de puente y elimina la necesidad de un viaje de raspador dedicado antes de la configuración del empacador o tapón. Al combinar las cuchillas rascadoras con un cepillo perforable, crea una solución robusta y efectiva para la eliminación de cemento residual, incrustaciones, pequeñas rebabas de perforación y otros desechos extraños de la identificación de la carcasa.

El autor
Cherish Bodman es ingeniero de operaciones con Coretrax, apoyando la limpieza y el abandono de pozos tanto en el Reino Unido como en Noruega. Se unió a la compañía en 2012 como administradora, antes de pasar a ser ingeniera de operaciones en 2016 y adquirir experiencia en operaciones de abandono de pozos con varios operadores importantes del Reino Unido.
