Expansión en una solución de abandono temporal

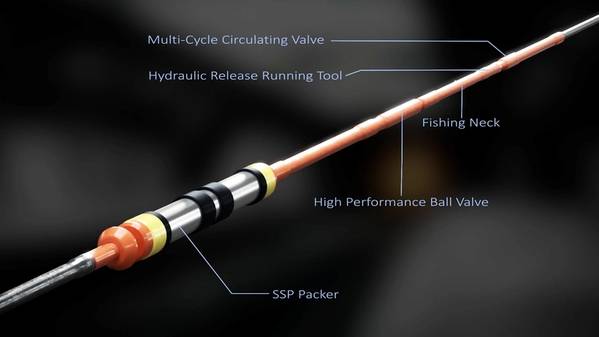

Sistema de suspensión temporal de TAM International. (Imagen: TAM Internatioanl)

Las actividades de perforación en aguas profundas requieren contingencias para el abandono temporal del pozo, que a veces es necesario por los cambios de cabeza de pozo o el trabajo de la canalización, y en ocasiones por la Madre Naturaleza.

Las soluciones mecánicas existentes pueden luchar contra las restricciones dentro de la estructura del elevador o del fondo marino, pero un empacador temporal inflable como el recientemente introducido por TAM International tiene más espacio que los sistemas convencionales.

“La belleza del sistema inflable es que tenemos un gran rango y podemos expandirnos a un diámetro mayor. Cualquier restricción que tenga que atravesar, ya sea el elevador, LMRP o BOP, podría limitar las opciones para los sistemas mecánicos ", dice Marty Coronado, gerente de ingeniería de desarrollo. "Los hinchables están bien adaptados a los tamaños grandes de la carcasa".

El Sistema de Suspensión Temporal (TSS) proporciona una barrera secundaria al pozo si las operaciones de perforación deben detenerse frente a un huracán que se avecina o para el trabajo de equipo planificado, dice Coronado. Consistente en el empacador SSP, la válvula de bola de alto rendimiento, el cuello de pesca, la herramienta de carrera de liberación hidráulica y la válvula de circulación de múltiples ciclos, el TSS está orientado hacia carcasas más grandes.

La sarta de perforación se puede sacar parcialmente del orificio y el TSS se ejecuta en el hoyo a 500 pies a 1,000 pies por debajo de la línea de lodo, una bola cae en el asiento de la bola que se puede cargar y el empacador se infla con el resto de la sarta de perforación colgando la parte inferior de la empacadora. Se puede realizar una prueba de presión positiva y / o una prueba de entrada negativa para confirmar una buena integridad de la presión en el sistema antes de desconectar mediante el uso de otra bola colocada sobre la herramienta en funcionamiento. La BHA de recuperación se ejecuta en el pozo para continuar con la perforación, se engancha en el cuello de pesca, gira la válvula de bola para verificar la acumulación de presión debajo del empacador, que se monitorea en la tubería de perforación en la superficie. Cuando la presión se iguala a través del empacador, el empacador se libera y la recuperación BHA se saca del agujero.

Este enfoque, dice Coronado, hace posible que la empacadora entre en el orificio lo más pronto posible y deja la mayor cantidad posible de tubería de perforación en el orificio.

Coronado dice que TAM desarrolló el sistema porque los operadores de aguas profundas querían más capacidades y flexibilidad para el abandono temporal. TAM se basó en las tecnologías existentes como el empacador inflable, pero desarrolló desde cero la válvula de bola, el chasis del empacador y la válvula de circulación de múltiples ciclos.

Parte del desafío al que TAM se enfrentó al desarrollar la herramienta, dice Tim Davis, director de tecnología, es que no todos los operadores querían que la herramienta hiciera exactamente lo mismo.

"Tuvimos que diseñar la flexibilidad para adaptarnos a las preferencias de cada operador sobre cómo querían que fuera la operación", dice Davis.

Parte de esa flexibilidad es evidente en las contingencias de control de pozo, así como en la capacidad de realizar múltiples pruebas para garantizar operaciones seguras, dice Coronado.

Cuando es el momento de reanudar las operaciones de perforación, la recuperación del TSS implica un exceso de conexión sobre la válvula de bola y su apertura. La acción crea una ruta de comunicación desde debajo del empacador a la sarta de perforación para indicar la entrada de gas o la acumulación de presión. El operador puede decidir si sacar el empaquetador del orificio o hacer circular primero cualquier gas que haya entrado en el tubo de perforación a través de la línea de estrangulamiento o usar la válvula de circulación para detectar un líquido de mayor peso sobre el empaquetador antes de liberarlo.

"Querían la máxima flexibilidad para poder circular y realizar algunas pruebas de entrada, y necesitábamos una forma de abrir esa vía de comunicación, por lo que desarrollamos la válvula de circulación múltiple", dice Coronado.

Este sistema está disponible en un diámetro exterior de 7.88 pulgadas para tamaños de carcasa de hasta 13 3/8 pulgadas, en un diámetro exterior de 13 3/8 pulgadas para tamaños de carcasa de 16 pulgadas y 18 5/8 pulgadas, y en una OD de 15.1 pulgadas, para 18 5 / Carcasa de 8 pulgadas y más grande.

"Estamos construyendo herramientas ahora lo más rápido que podemos, y enviándolas a nuestra ubicación de Broussard", dice Davis, para que estén disponibles durante la temporada de huracanes del Atlántico , que comenzó el 1 de junio y se extiende hasta el 30 de noviembre. "Tenemos contratos tener las herramientas en el sitio en varios tamaños durante la temporada de huracanes ".
