La inversión 3D ayuda a abordar los depósitos complejos

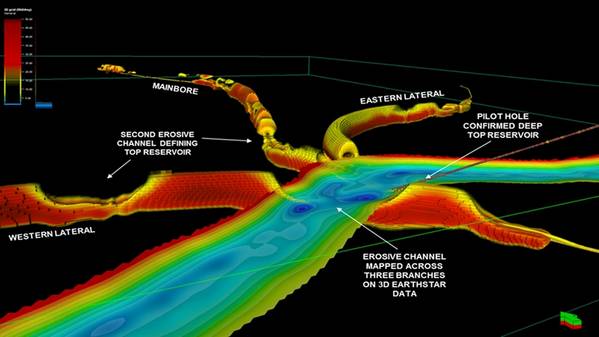

Inversión 3D de resistividad ultra profunda integrada con datos sísmicos después de que Halliburton usó la capacidad de un pozo del Mar del Norte para Aker BP a fines de 2018. Se visualizan tres secciones de pozos multilaterales en el modelo de yacimiento 3D con datos recortados para mostrar volúmenes de alta resistividad. La interpretación geológica muestra canales de turbidita erosiva que definen la parte superior del reservorio. (Imagen: Halliburton)

Halliburton aprovechó la tecnología de la industria minera para revelar las estructuras del subsuelo de una manera que mejora la geosteering, geomapping y geostopping en reservorios complejos.

La compañía de servicios ha introducido EarthStar 3D Inversion, un proceso de mapeo de yacimientos en 3D que, cuando se usa en aplicaciones de geosteering, puede maximizar el contacto con las zonas de gas y petróleo al mapear la formación circundante para identificar el petróleo derivado, evitar los peligros de perforación y planificar el desarrollo futuro.

Derick Zurcher, gerente de negocios estratégicos de Halliburton para la medición durante la perforación (MWD) / registro durante la perforación (LWD), dice que la compañía de servicios trabajó con los especialistas en software de minería Computational Geosciences, con sede en Vancouver, para "resolver este gran problema matemático ”De cómo procesar la gran cantidad de mediciones en un volumen 3D completamente resuelto que podría ser útil en aplicaciones de geosteering.

“Estaban mirando dónde está la distribución de mineral en el subsuelo. Estamos tratando de hacer lo mismo, ¿dónde está la distribución de petróleo y gas? ”, Dice Zurcher.

En la actualidad, los datos de reservorio utilizados para la geoestación generalmente provienen de datos sísmicos, que pueden no "ver" características menores a 150 pies, y herramientas de perforación mientras toman medidas cerca del pozo. Esto deja "una gran brecha" entre los dos, dice Zurcher. "Por primera vez, tenemos un servicio que puede resolver esa escala intermedia".

La capacidad de inversión 3D utiliza el servicio de resistividad ultra profunda EarthStar existente de Halliburton, una tecnología LWD que identifica los límites de los reservorios y los fluidos hasta 225 pies (68 metros) desde el pozo. De acuerdo con Halliburton, EarthStar 3D Inversion revela características como fallas, zonas de agua o variaciones estructurales locales, como las inyectividades, que podrían alterar la trayectoria óptima de aterrizaje de un pozo.

"La industria ahora tiene una solución para entender la distribución de hidrocarburos en el reservorio que no estaba allí antes", dice Zurcher.

La nueva capacidad se ha ejecutado en una docena de pozos en alta mar, incluido el Mar del Norte y en las Américas. En una carrera para Aker BP en la costa de Noruega a finales de 2018, el operador estaba al tanto de la compleja geología que involucra a los canales de turbiditas y quería poder aterrizar de manera óptima el pozo en el reservorio.

La inversión en 1D mostró cuerpos de arena aislados, dice Zurcher, pero la inversión en 3D "mostró la verdadera forma y extensión de estos canales y si están conectados, lo cual fue importante para el diseño y la producción de la terminación".

El servicio podría ser útil más allá de las aplicaciones de geoestación en tiempo real, dice, incluido el uso en el mapeo del frente de agua en un embalse.

“Creemos que esto no es solo un servicio de evaluación de la formación. Va más allá de eso ", dice, y agrega que proporciona información importante para las fases de finalización y producción del desarrollo del yacimiento.
