Pumping Tech una pieza del rompecabezas de la fábrica submarina

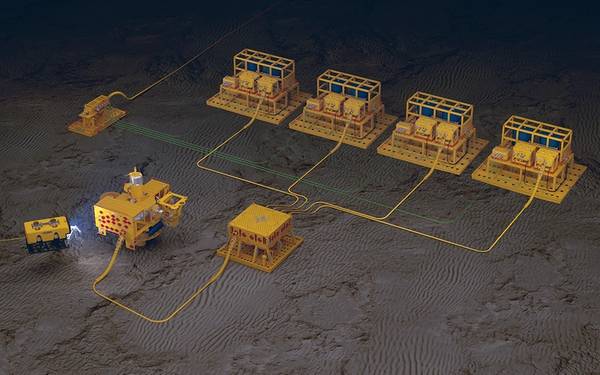

El SPT de Oceaneering es escalable para cumplir con los requisitos de campo. (Fuente: Oceaneering)

Durante mucho tiempo se pensó que la "fábrica submarina" podría reducir los costos de capital, pero muchas de las piezas de equipos superiores deben primero ser marinizadas para hacer realidad esa visión. La tecnología de bombeo submarino (SPT, por sus siglas en inglés) de Oceaneering, que recientemente ganó el premio Spotlight on New Technology Award de OTC, permite a los operadores trasladar los sistemas de almacenamiento e inyección de sustancias químicas de forma submarina.

Christopher Leon, director de desarrollo de productos de Oceaneering, dijo que el SPT podría ayudar a reducir el costo de capital de un proyecto para proyectos al permitir el reemplazo de un complejo umbilical hidroeléctrico, que puede costar decenas de millones de dólares para comprar y más para instalar, con una fuente de energía y comunicaciones. umbilical, que son menos costosas de comprar e instalar. En el corazón de la tecnología se encuentra el almacenamiento por inyección de químicos y el equipo de bombeo desde la parte superior hasta el fondo marino, junto al pozo.

SPT comprende tres tecnologías principales: módulos de bomba eléctrica (EPM), módulos de almacenamiento de fluidos (FSM) y controles de acompañamiento. El EPM es capaz de entregar caudales de 0 a 40 galones por minuto a presiones operativas de 15,000 psi.

El FSM cuenta con una vejiga de elastómero suave alojada dentro de un tanque, que proporciona una doble barrera para el almacenamiento de químicos. Todo esto se aloja en un marco de dimensiones de contenedor ISO. La vejiga colapsa submarina en profundidad repetida y mensurablemente. A través del proceso pendiente de patente de Oceaneering, la compañía puede colapsar la vejiga de una manera que les permita medir directamente el volumen en la vejiga sin utilizar equipo adicional.

Leon dijo que había dos grandes desafíos en el diseño del SPT: bombas submarinas ultra fiables a largo plazo y la capacidad de rastrear el volumen disponible de químicos que quedan en las vejigas submarinas.

Oceaneering hace que los tanques sean submarinos para actividades como la intervención, dijo Leon, y "Sabíamos de ciertas maneras de mejorar un diseño que ya tenemos".

"La tecnología tiene sentido en cuanto al gasto de capital, pero si las bombas no son confiables, el dinero que gaste para recuperar el equipo roto será el ahorro que realizó en el gasto de capital", dijo Leon.

Los módulos de almacenamiento de fluidos se pueden configurar con un par de vejigas de 1,500 galones en un marco de dimensiones de contenedor ISO. (Fuente: Oceaneering)

Oceaneering sometió sus bombas a un proceso de calificación extendido para cumplir con los estándares API 17Q. Además, se llevó a cabo un diseño basado en la confiabilidad para garantizar que todos los equipos pudieran cumplir con un período de operación sin mantenimiento de tres años. Esto incluyó pruebas de vida útil acelerada, pruebas de compatibilidad química para determinar el tiempo medio entre fallas del sistema.

El SPT es escalable para cumplir con los requisitos de campo, y el FSM se puede configurar con un par de vejigas de 1,500 galones en el marco dimensionado para contenedores ISO, lo que lo hace transportable por carretera, y se pueden conectar dos marcos para proporcionar 6,000 galones de fluidos por el bien Las vejigas se pueden rellenar en su lugar o los módulos vacíos se pueden recuperar y reemplazar. Oceaneering probó la recarga en una cámara hiperbárica con un tanque reducido, incluida la recarga en profundidad.

"Ya estamos haciendo mucho trabajo de intervención con estos componentes", dijo Leon.

Oceaneering desplegó su FSM en un despliegue de cuatro meses en el Mar del Norte para un proyecto de intervención que concluyó a principios de 2018. En la versión reducida, la compañía usó tres vejigas diferentes, cada una con 150 galones de un producto químico diferente, en una Patín del tamaño de un contenedor colocado en la línea de lodo en 1400 metros de agua. El resbalón se rellenó cada 21 días para la operación y se sacó a la superficie para operaciones de recarga. La unidad suministró un suministro local y un aumento de los productos químicos necesarios para que un vehículo subacuático (ROV) operado de forma remota realice el trabajo de intervención sin necesidad de detenerse para recargas constantes. Según Oceaneering, esta mayor eficiencia y corto tiempo en el trabajo para completar el trabajo requerido.

Más allá de su potencial para la inyección de químicos, Leon dijo que hay aplicaciones para unidades de energía hidráulica submarinas, que normalmente recibirían fluido hidráulico del umbilical.

"Es esencialmente la misma tecnología, pero con una bomba y componentes ligeramente diferentes", dijo Leon.

El SPT tiene sentido no solo para los greenfields y los pasos extra largos, sino para los campos existentes donde los operadores están considerando la extensión de la vida, satisfaciendo las condiciones cambiantes del campo, resolviendo un problema con un umbilical actual, dice.

"Con esta tecnología, puede ir más allá de lo que puede hacer un umbilical actual", dijo.

Mientras que Oceaneering ha centrado su atención en la marinización de la inyección de químicos submarinos y la tecnología de almacenamiento, Leon dijo que la visión de la "fábrica submarina completa" está a otros cinco u ocho años.
