"Ver" por delante del bit

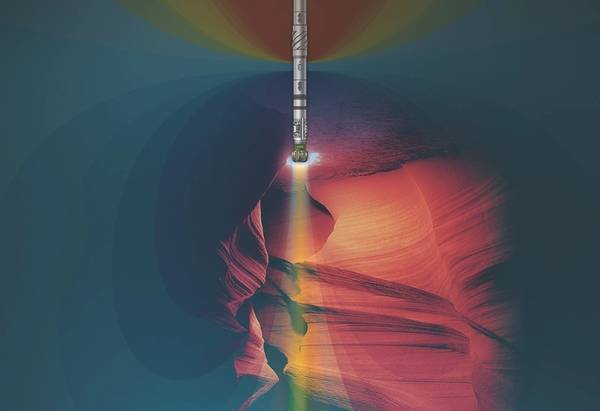

El servicio IriSphere incluye transmisores y receptores múltiples en el BHA para proporcionar mediciones continuas de resistividad que detectan características de formación muy por delante de la broca. (Imagen: Schlumberger)

Incluso con los mejores datos sísmicos y modelos de yacimientos disponibles, los perforadores han permanecido en la oscuridad sobre lo que está frente a la broca. Se ha diseñado una nueva herramienta de detección para "ver" por delante de la broca y puede transmitir datos en tiempo real para cambiar las operaciones de perforación de reactivas a proactivas.

A principios de mayo, Schlumberger lanzó el servicio de observación anticipada IriSphere durante la perforación, que utiliza tecnología electromagnética direccional profunda (EM) para detectar características de formación hasta 100 pies por delante de la broca en tiempo real, lo que permite a los perforadores ajustar las operaciones en consecuencia.

Con esta herramienta, los perforadores pueden identificar las ubicaciones precisas de los peligros como el fondo de una capa de sal o la parte superior de una zona agotada o sobrepresionada para evitar tuberías atascadas, pérdidas de lodo y patadas, dice Vera Krissetiawati Wibowo, producto de resistividad de perforación y mediciones campeón, Schlumberger. La retroalimentación del lanzamiento de la tecnología ha sido "muy positiva", dice ella.

Schlumberger propuso el servicio IriSphere a un operador preocupado por el potencial de una zona de alta presión en un campo de exploración de aguas poco profundas en alta mar en China. Este operador había penetrado previamente en la zona y experimentó graves problemas de inestabilidad del pozo que los llevaron a tener que volver a perforar, dice ella.

Para el nuevo pozo, el operador creía que la zona de revestimiento óptima estaba debajo de un marcador de esquisto y sobre el depósito de alta presión, dice Wibowo.

"El marcador de esquisto se detectó 20 metros por delante de la broca", dice ella. La carcasa se ajustó de manera segura a una profundidad que aisló la presión de poro más baja y la formación de alta densidad de fractura de la arena de alta presión, y se reanudó la perforación, agrega.

Vera Krissetiawati Wibowo, campeona de productos de resistividad de perforación y mediciones, Schlumberger (Foto: Schlumberger)

Wibowo dice que evitar los riesgos de perforación no es la única ventaja. Debido a que la herramienta puede detectar hasta 100 pies por delante de la broca, puede detectar la parte superior del depósito, distinguir entre laminados delgados y depósitos verdaderos, y proporcionar inteligencia sobre la profundidad del depósito, dice ella.

Esa capacidad evitó que un operador tuviera que perforar un pozo de vía lateral en alta mar en Australia Occidental. El operador tenía un entorno complejo de reservorio con alta incertidumbre sísmica en la posición de la parte superior del reservorio. El campo tenía un anticlinal complejo y estaba compuesto de limolitas entre cuerpos de arena discontinuos y se caracterizaba por la falta de marcadores sobre el reservorio. En tales situaciones, los métodos de perforación convencionales requieren perforar un agujero piloto para ubicar la parte superior del depósito, luego una pista lateral para determinar el grosor.

El servicio IriSphere de Schlumberger detectó la parte superior de la arena 62 pies por delante de la broca y pudo detectar la arena gruesa de 82 pies. Las operaciones posteriores de extracción de núcleos se optimizaron en función de los datos adquiridos mientras se anticipaba a la broca.

"Eliminamos el agujero piloto", dice Wibowo.

Las mediciones de resistividad direccional profunda basadas en EM del servicio IriSphere están integradas con desplazamiento y otros datos para proporcionar un perfil de resistividad por delante de la broca, brindando una representación de rango bajo precisa de la formación durante la perforación.

La herramienta permite al cliente tomar decisiones de perforación proactivas en lugar de reaccionar a las mediciones en la broca o detrás de ella, dice Wibowo.

Ella enfatiza que el modelado previo al trabajo es crucial para comprender los problemas y las sensibilidades de los yacimientos para determinar qué tan adelante el cliente tiene la capacidad de mirar. También es clave para espaciar adecuadamente el transmisor y los receptores cuando se planifica el conjunto del orificio inferior (BHA) para obtener la sensibilidad deseada, dijo.

"Cuanto más separamos el transmisor y los receptores, más se propagará nuestra señal", dice ella.

Hasta la fecha, dice, la mayor distancia entre el transmisor y el receptor ha sido de 160 pies a lo largo de la sarta de perforación, lo que permitió ver 100 pies por delante de la broca.

El sistema utiliza un transmisor combinado con uno, dos o tres receptores. El sistema se aplica a tamaños de orificios que van desde 5 5/8 pulgadas a 16 pulgadas.

Con más de 100 mediciones disponibles en tiempo real, IriSphere utiliza una inversión de vanguardia para invertir para un perfil de formación 1D de alta resolución en resistividad por delante del bit, según la compañía.

Al desarrollar la herramienta en el transcurso de cinco años, Schlumberger realizó más de 25 pruebas de campo en Asia, Australia, América Latina, América del Norte y Europa. Estas pruebas incluyeron la detección exitosa de reservorios y límites de sal, la identificación de capas delgadas y la prevención de riesgos de perforación, como formaciones de alta presión que pueden conducir a problemas de estabilidad del pozo. La herramienta también se ha utilizado en tierra para detectar un entorno de alta presión.

El equipo de desarrollo, que incluye varios expertos en resistividad direccional profunda, diseñó el sistema en respuesta a las solicitudes de los clientes para poder mirar por delante de la broca a fin de reducir los riesgos de perforación, mejorar la eficiencia y colocar la carcasa en ubicaciones específicas.

"Conocer las condiciones que se avecinan en tiempo real y continuamente permite al cliente reducir las incertidumbres de perforación", dice Wibowo.

Cuando se desplegó en alta mar en Australia Occidental, el servicio IriSphere detectó la parte superior del embalse a 62 pies por delante de la broca. A 23 pies por delante de la broca, el grosor del depósito se verificó a 82 pies TVD. (Imagen: Schlumberger)

El equipo de Schlumberger recomendó el servicio IriSphere para un pozo en alta mar en China. El servicio detectó y mapeó con precisión el marcador de esquisto objetivo 65 pies por delante del bit. El uso del servicio IriSphere en alta mar en China evitó los riesgos anteriores y ahora es la tecnología preferida en ese campo específico. (Imagen: Schlumberger)
